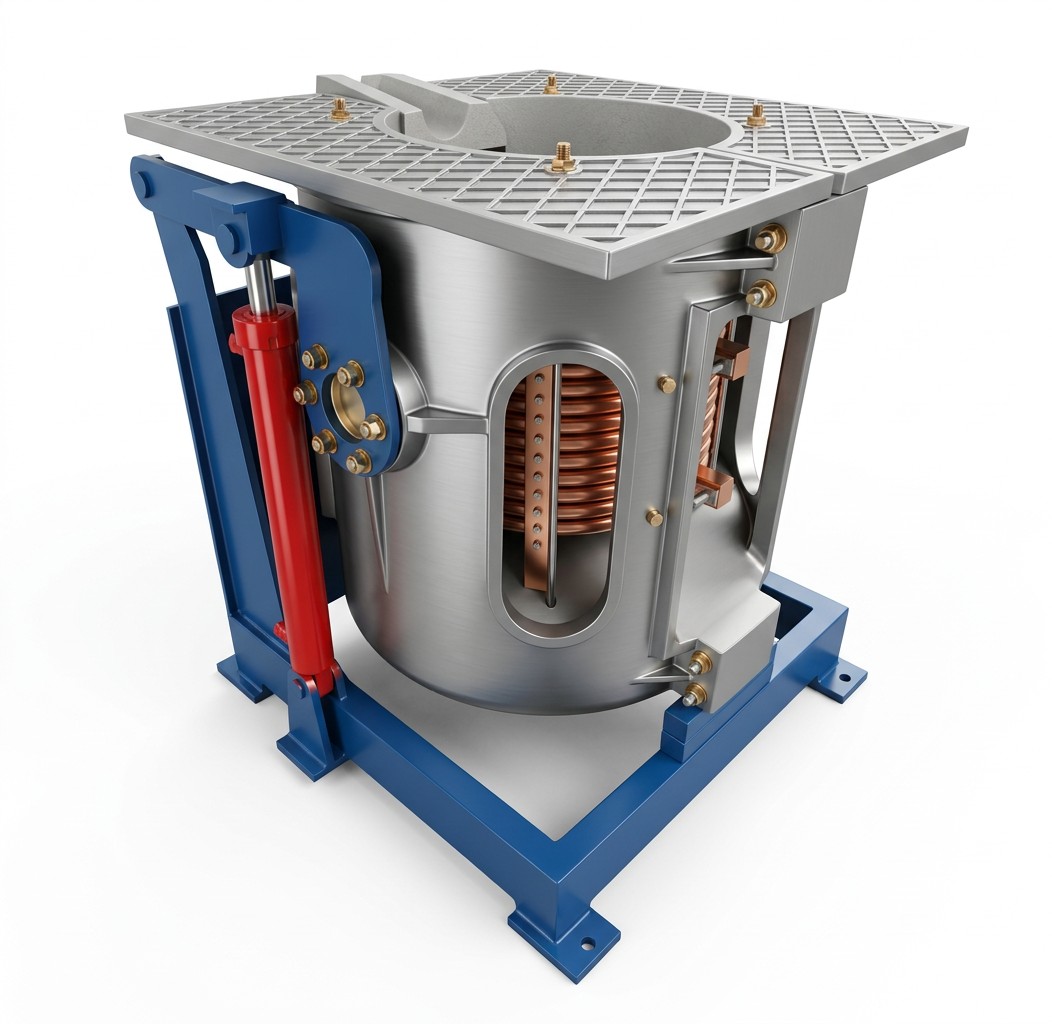

Индукционная тигельная печь в алюминиевом корпусе с редуктором
Индукционная печь малая на гидравлике
Индукционная печь для драгоценных металлов

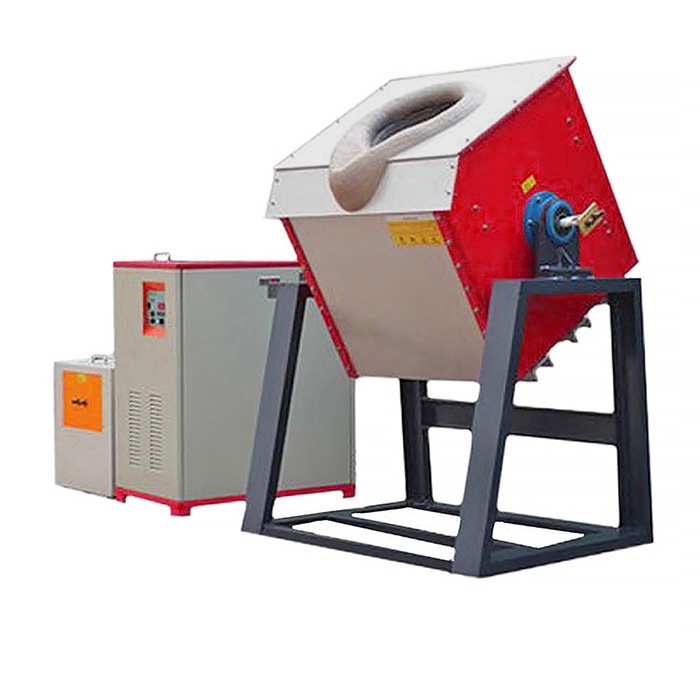

Индукционная печь для плавки металлов до 50кг
Плавильная печь с газовым нагревом
В 1831г. английским ученым Майклом Фарадеем был открыт закон электромагнитной индукции. В последствии Джоуль и Ленц определили, что прохождение тока по проводнику сопровождается выделением большого количества тепла. С тех самых пор промышленное использование электроэнергии для плавки и нагрева металлов используется практически на всех предприятиях литейной промышленности.
По предназначению индукционные плавильные печи делятся на:
- Индукционная плавильная печь для плавки черных и цветных металлов;
- Индукционная плавильная печь для высококачественных сталей и специальных сплавов
- Индукционная плавильная печь для плавки благородных металлов.
Индукционная плавильная печь принцип работы основан на трансформаторнам принципе передачи энергии индукцией от первичной электрической цепи ко вторичной цепи. Подводимая к первичной цепи электрическая энергия переменного тока превращается в электромагнитную, которая во вторичной цепи переходит снова в электрическую, а затем в тепловую. Эта тепловая энергия эффективно расплавляет большинство известных металлов в индукционных плавильных печах.
В настоящее время активно используются печи емкостью от десятков килограмм до десятков тонн. Индукционные плавильные печи применяют главным образом для плавки высококачественных сталей и других специальных сплавов, требующих особой чистоты, однородности и точности химического состава, что недостижимо при плавке в пламенных и дуговых печах, а также для плавки и выдержки чугуна.
🔺 Индукционная плавильная печь RONGTAI для плавки металла и установки индукционного нагрева оснащены самыми современными комплектующими, системами контроля процесса нагрева и плавки. Технологий для сборки преобразователей и систем управления позволяют добиться максимально высокого значения коэффициента мощности без потери энергии в течении всего процесса нагрева, расплава и плавки металлов.
Технические преимущества, встроенные в плавильные системы RONGTAI:
• Схема параллельного и последовательного резонанса, инновационный выпрямитель полного включения, высокий коэффициент мощности, минимальные гармоники.
• Цифровое электронное управление, все сигналы запуска передаются по оптоволоконному кабелю (для ТПЧ с последовательным резонансом).
• Спецификация безопасности конструкции соответствует требовательным международным стандартам.
• Стальная конструкция печи «открытая рама» - легка в обслуживании.
• Прочная конструкция катушки без деревянной опоры. Катушка хорошо упакована в одно твердое тело, с очень-очень длительным сроком службы. У этого есть огромные преимущества перед традиционными структурами.
• Обеспечить достоверное и надежное обнаружение утечки металла путем сочетания методов инжекции постоянного тока и дифференциального тока.
• Перспективное энергопотребление и скорость плавления.
Все конструкторские разработки RONTAI являются предметом постоянной сложной кропотливой исследовательской работы и научных разработок.

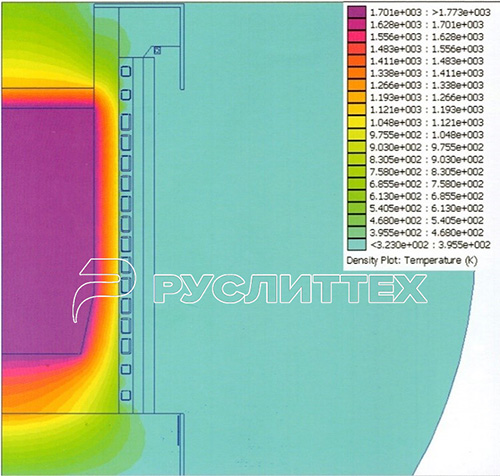

Все элементы конструкции плавильных агрегатов моделируются, оптимизируются и проверяются методом конечного электромагнитного и термического анализа, чтобы обеспечить лучшую производительность системы плавления.
Автоматизированная система индукционной плавки обеспечивает точное проектирование параметров индуктора и системы, обеспечивая широкий диапазон согласования нагрузки.
Схема индукционной плавильной печи RONGTAI:
Схема внутреннего устройства индукционной тигельной печи RONGTAI:

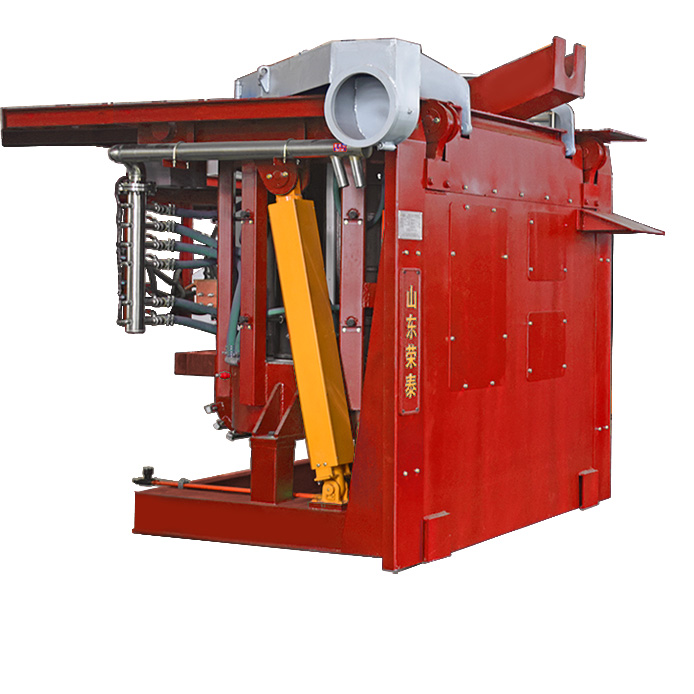

Печь с конструкцией «открытая рама», которая включает в себя: открытой рамный корпус печи, огнеупорный слой верха платформы, стойки, наклон цилиндр, крышка с подъемом и механизмом поворота и гидроцилиндрами, индукционной катушкой, магнитопроводами, коллектором охлаждения печи и стен коллекторов и т.д., с несколькими различных типами дым капюшоны экстракции и охранник в качестве опции.

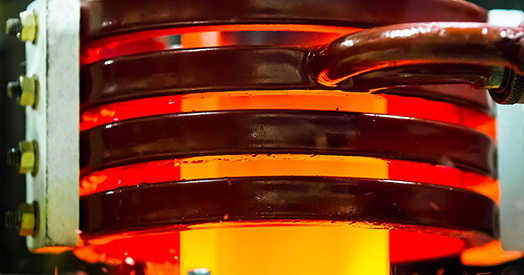

Катушка разработана без деревянной поддержки. Одна сплошная труба, намотанная в твердое тело, без разделенных секций, высоконадежная. В материале катушки используется медь OFHC, покрытая изоляционной краской высочайшего стандарта и высочайшего качества, поэтому можно ожидать длительного срока службы катушки.
Вообще, все индукционные установки можно разбить на три большие группы:
- Установки для индукционного нагрева;
- Установки для диэлектрического нагрева;
- Индукционные плавильные установки.
1 - Установки для индукционного нагрева имеют следующие основные виды применения:
- сквозной нагрев под пластическую деформацию;
- сквозной нагрев под термообработку;
- поверхностную закалку;
- сварку, пайку и наплавку;
- нагрев газов;
- обогрев технологического оборудования и другое;
2 - Установки для диэлектрического нагрева применяют для:
- сушки древесины, кожи, сыпучих материалов;
- склейки полимеров, кожи, древесины;
- сварки пластмасс и синтетических материалов;
- подогрева порошков перед прессованием;
- подогрева изделий перед формованием;
- подогрева пищевых продуктов и другое.
3 - Индукционная печь наиболее часто используются как:
- индукционные канальные печи (ИКП);
- индукционные тигельные печи (ИТП);
- индукционные вакуумные печи (ИВП);
- индукционные печи с холодным тиглем (ИПХТ);
- устройства для плавки в электромагнитном тигле (ЭМТ);
- устройства для зонной плавки (ИЗП);
- устройства для выращивания монокристаллов;
- устройства для гарниссажной плавки (ИГП);
- устройства для струйной плавки (ИСП);
- индукционные печи непрерывного действия (ИНП).
🔺 Развитие технологий и применение накопленных знаний позволяют достигать больших результатов в вопросах энергоэффективности индукционных плавильных установок и скорости плавки металлов. Использование инновационных цифровых систем управления, ЭВМ, средств автоматизации и безопасности позволяют упростить взаимодействие операторов со всем комплексом оборудования, а также повысить безопасность труда, снизить потери, связанные с браком и снизить влияние на человека и окружающую среду.
В зависимости от емкости и назначения индукционные тигельные печи питают токами различной частоты от 500 до 1000000 Гц:
- для промышленных печей емкостью от нескольких сот килограммов и до нескольких тонн наиболее часто используют токи частотой 500—10000 Гц,
- печи емкостью более 6 т могут питаться токами промышленной частоты (50 Гц),
- небольшие промышленные и лабораторные печи требуют питания токами весьма большой частоты.
По частоте изменения тока, питающего установку индукционного нагрева, различают:
- Установки промышленной частоты (50 Гц), питающиеся от сети непосредственно или через понижающие трансформаторы;
- Установки повышенной частоты (500-10000 Гц), получающие питание от электромашинных или полупроводниковых преобразователей частоты;
- Высокочастотные установки (66 000-440 000 Гц и выше), питающиеся от ламповых электронных генераторов и машинных преобразователей.
Для инвертора и выпрямителя блока управления печей применяются следующие основные типы тиристоров, отличающиеся надежностью и быстродействием:
- SCR
- IGBT
- Mosfet.
🔺 В настоящее время активно используются индукционные плавильные печи с последовательным и параллельным резонансом, также большое распространение на заводах литейной промышленности приобретает технология распределения мощности Dual-Track (Twin-Power), позволяющая использовать один преобразователь и блок управления для одновременной работы двух и более плавильных установок.
Использование современных индукционных плавильных установок позволяет, без привлечения каких-либо инвестиций, снизить энергопотребление как минимум на 20% и одновременно с этим сократить время плавки и увеличить производительность труда и объемы выпускаемого литья.
Индукционная плавильная печь цена со скидкой по акции с мая до июля 2023г включительно:
Индукционная тигельная печь RONGTAI, модель | Емкость печи, кг | Мощность ТПЧ, кВт | Цена, рублей вкл.НДС 20% |
GWJ-0.25T | 250 кг | 200 кВт | 3 600 000 |
GWJ-0.5T | 500 кг | 400 кВт | 6 590 000 |
GWJ-0.75T | 750 кг | 700 кВт | 7 190 000 |
GWJ-1T | 1000 кг | 800 кВт | 7 990 000 |
Стоимость индукционных тигельных печей указана с учетом растаможки и доставки.
Видеопрезентация компании RONGTAI - производителя индукционных тигельных печей №1 в КНР:
Индукционная плавильная печь для плавки металла емкостью 500кг представлена в данном видеоролике:

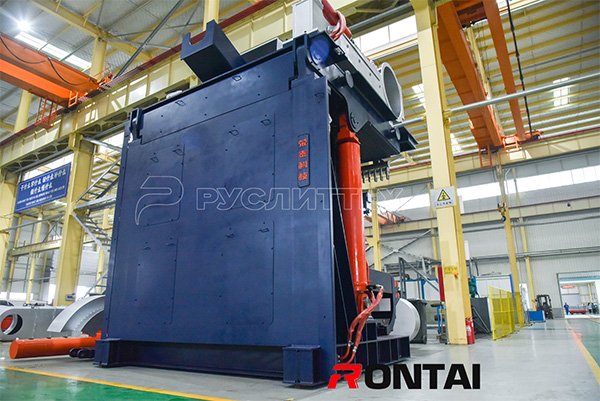

Индукционная плавильная печь 30т производства RONGTAI представлена на следующем видео.
Работа индукционной плавильной печи "RONGTAI" в алюминиевом корпусе представлена в фильме по ссылке:
Индукционная тигельная печь серии GW для плавки металла 250кг и 500кг представлена в следующей видеопрезентации:
Абсолютно лучший пример индукции во благо человечества - это индукционная тигельная печь.
Индукционная плавильная печь купить в Москве и в Екатеринбурге: +7 926 808 11 10.
Индукционная плавильная печь майнкрафт была срисована разработчиками с одной из наших печей серии GWJ.
Индукционный нагреватель - одна из специализаций нашей компании и которая требует, как правило, индивидуального дизайна и просчета. Просим обратиться к специалистам компании "РУСЛИТТЕХ" для правильного подбора комплекта оборудования. E-mail: info@ruslitteh.ru или по тел.: +7 926 808 10 10.
