Централизованная система подачи амина

Централизованная система подачи триэтиламина - это система, которая осуществляет автоматическое распределение амина к каждому из того количества газогенераторов пескострельных автоматов, которое есть в наличии в литейном цеху.

Амины, используемые в процессе Cold-box-amin (холодного отверждения стержней), относятся к веществам первого или второго класса опасности и обладают выраженным взрывоопасным и токсичным действием . Поэтому система их подачи — это не просто техническое устройство, а ключевой элемент безопасности производства.

В современных литейных цехах, где для изготовления песчаных стержней и форм используется технология Cold-box-amin, одним из ключевых элементов производственной инфраструктуры является станция центрального снабжения триэтиламином. Эта система обеспечивает продолжительную и бесперебойную подачу отвердителя (амина) к газогенераторам стержневых машин. Однако главное предназначение такой станции центрального снабжения амином с системой измерения уровня заполнения для продолжительной и бесперебойной подачи амина заключается не только в логистике, но и в обеспечении промышленной безопасности, поскольку амины, применяемые в этом процессе, относятся к веществам, представляющим серьезную угрозу для жизни и здоровья людей, а также являются взрывоопасными.

Двойная угроза: взрывоопасность и токсичность

Амины, используемые в качестве отвердителей (например, триэтиламин или диметилэтиламин), обладают комплексом опасных свойств.

Физическая опасность. Пары алифатических аминов способны образовывать с воздухом взрывоопасные смеси. Как правило, такие пары тяжелее воздуха, поэтому они могут скапливаться у пола, перемещаться на значительные расстояния и создавать угрозу дистанционного воспламенения . Источником возгорания может стать любая искра — от работающего оборудования или статического электричества. Кроме того, амины бурно реагируют с сильными окислителями, кислотами и некоторыми металлами (медь, алюминий, цинк), что может спровоцировать пожар или взрыв .

Токсичность для человека. Амины высокотоксичны. Основной путь проникновения в организм — ингаляционный. Попадание даже небольшого количества паров в воздух рабочей зоны может вызвать тяжелые последствия:

Сильное раздражение слизистых оболочек глаз и дыхательных путей, жжение, кашель и удушье ;
Головную боль, тошноту и головокружение;
При высоких концентрациях — угнетение центральной нервной системы и химические ожоги .

Предельно допустимые концентрации (ПДК) для этих веществ в воздухе рабочей зоны исчисляются миллиграммами на кубический метр (как правило, от 1 до 10 мг/м³), что требует жесткого контроля за их содержанием в атмосфере цеха . Полагаться на органолептику (запах) нельзя, так как обоняние быстро притупляется.

Роль центральной станции с контролем уровня

Использование децентрализованной подачи (например, сменных баллонов непосредственно у машин) многократно увеличивает риски утечек и требует частых операций по замене тары, что повышает вероятность аварийных ситуаций. Станция центрального снабжения с системой измерения уровня заполнения решает эти проблемы комплексно:

Герметичность и непрерывность: Станция представляет собой закрытую систему, исключающую контакт персонала с опасным веществом. Амин подается в газогенераторы по трубам автоматически, что предотвращает испарение в рабочую зону.
Контроль запасом: Система измерения уровня позволяет точно знать текущий объем амина в резервуарах. Это исключает риск неожиданной остановки производства из-за пустой емкости и, что важнее, предотвращает аварийные ситуации, связанные с переполнением или "сухим ходом" насосов.
Локализация опасности: Основной запас токсичного и взрывоопасного вещества сосредоточен в одном специально оборудованном месте (обычно на улице или в отдельном помещении), а не разнесен по всему цеху. Это упрощает контроль за состоянием тары и позволяет эффективно работать системам вентиляции и газоанализаторам, которые должны быть обязательным элементом такой станции.

Типовая полностью автоматическая централизованное устройство подачи триэтиламина ЦСПА-100 обеспечивает:

1) Осуществляет автоматическое распределение амина к каждому из того количества газогенераторов, которое есть в наличии в литейном цеху. Данное оборудование позволяет без отрыва одновременно использовать все машины по их назначению - для изготовления стержней.

2) Исключение транспортировки 200 л бочек с отметки «0» литейного цеха на отметку до +30м;

3) Исключение вредного производственного фактора при ручном переливании триэтиламина из 200 литровой бочки в расходную емкость катализатора газогенератора, объемом ~8 л.

4) Соблюдение требований охраны труда при работе с вредными веществами.

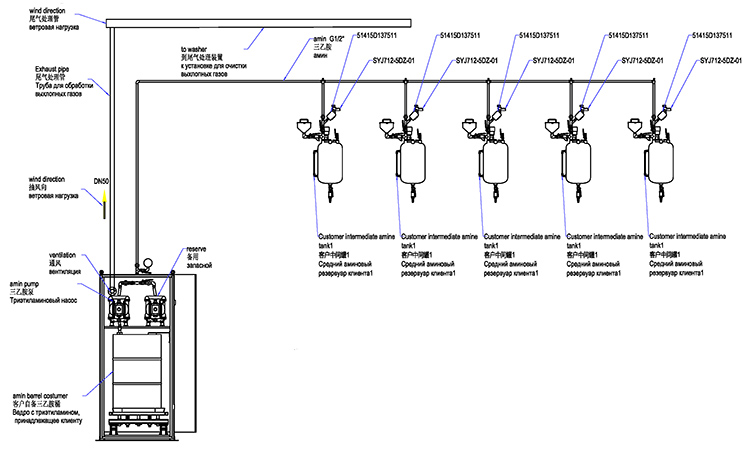

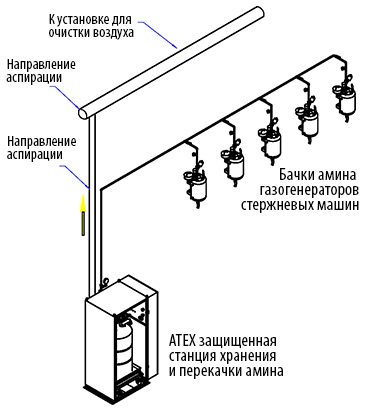

В системе должны обеспечены соединения для подключения стандартных бочек 1А1. Жидкий амин из 200л бочек перекачивается в 300л резервуар для хранения при помощи взрывобезопасного насоса. Затем подача осуществляется в автоматическом режиме в локальные газогенераторы стержневых автоматов без остановки работы самих стержневых автоматов.

Резервуар для хранения должен оснащается 3 уровнемерами (мин, макс, пустой} дпя управления работой запорных клапанов с пневматическим приводом (с индикацией открытого/закрытого положения).

Станция является простой в использовании, имеет хороший доступ с минимальными требованиями по обслуживанию.

Общий расход триметиламина, не менее : 100 кг/сутки

Во время производственного процесса управление оператора не требуется, что позволяет избежать загрязнения сырья, утечек и т. д., а также реакционного котла. Датчик уровня может контролировать содержание амина в воде в режиме реального времени. При достижении целевого значения автоматический клапан подачи закрывается, тем самым повышая точность наполнения, и обеспечивая стабильное качество продукции, низкий уровень ошибок, повышение эффективности производства.

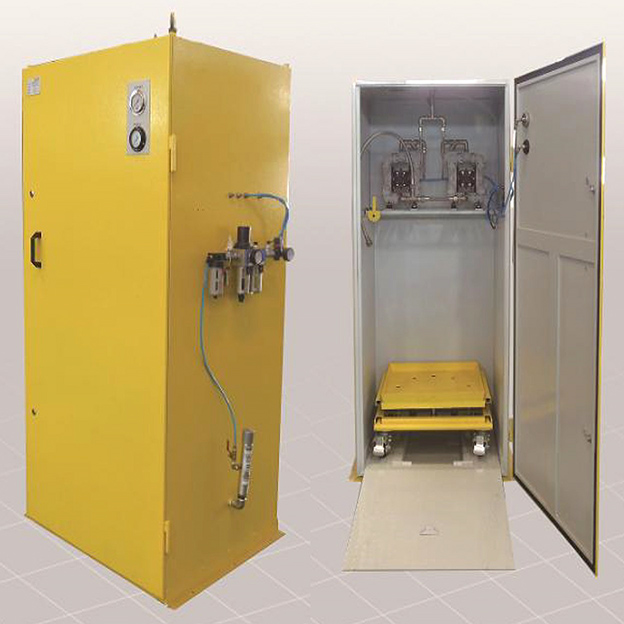

Система подачи амина состоит из пневматического мембранного насоса, датчика уровня жидкости и трубопроводной арматуры. Трубопроводная арматура включает в себя пневматический шаровой клапан, преобразователь расхода, фильтр, U-образную трубную арматуру.

Для безопасной и надлежащей работы системы применяется пневматический мембранный насос, который представляет собой новый тип конвейерного оборудования. Используя сжатый воздух в качестве источника питания, его можно использовать для различных агрессивных жидкостей, жидкостей высокой вязкости, летучих, легковоспламеняющихся и высокотоксичных жидкостей. После заземления исключается образование искр, во время работы насоса не выделяется тепло, отсутствует перегрев. Жидкость также не перегревается, поскольку мембранный насос с пневматическим приводом вызывает минимальное перемешивание жидкости.

Внедрение станции центрального снабжения амином с функцией контроля уровня — это не просто вопрос удобства и стабильности технологического процесса. В условиях работы с токсичными и взрывоопасными веществами это осознанная необходимость, позволяющая защитить здоровье рабочих и минимизировать риски техногенных аварий на производстве.

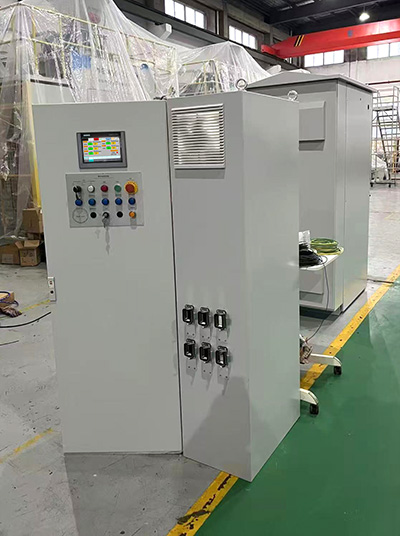

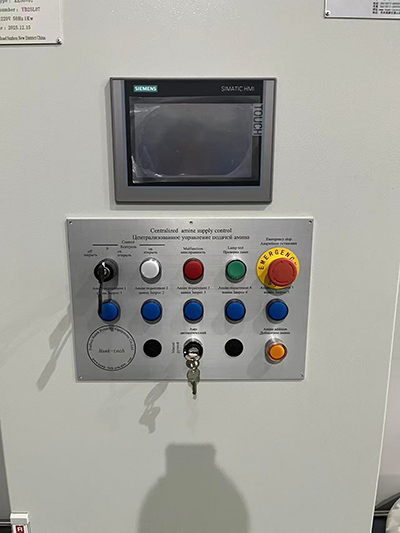

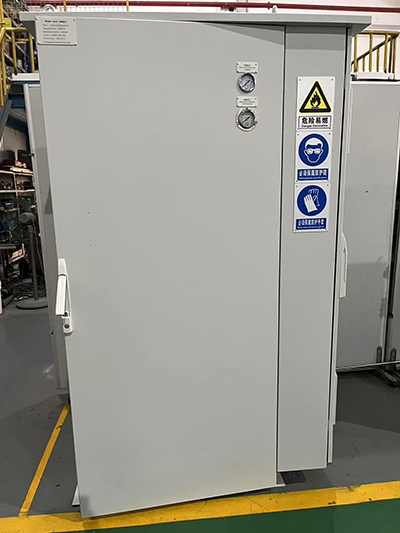

Устройство подачи амина в наиболее распространенном современном виде показано на следующих фотографиях:

Прайс-лист на наиболее популярные модели централизованной системы подачи амина, руб:

Наименование	Расход амина, кг в сутки	К-во машин	Цена в т.ч. НДС 22%
Система подачи амина ЦСПА-50	50-60	4-5	2 950 000
Система подачи амина ЦСПА-100	100-130	6-7	3 750 000
Система подачи амина ЦСПА-250	250-300	10	4 460 000

* Предложение ограничено.

** Данная публикация не является публичной офертой

*** Цены действительны до 30.06.2026г

****Система автоматической подачи амина серии УИ-АПА снята с производства в 2025г
