Нагреватель Форм

---

Нагреватель форм – это агрегат, предназначенный для нагрева опочных форм, безопочных форм или модельно-стержневой оснастки с целью сокращения времени набора прочности или подогрева формообразующей поверхности перед окраской.

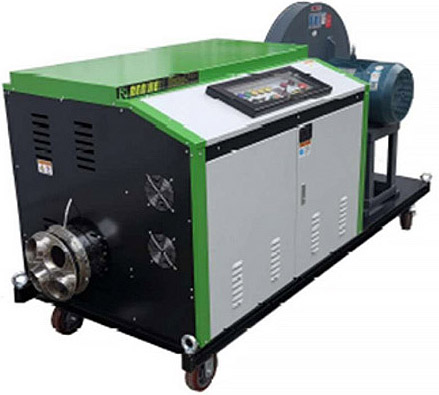

Мобильный воздушный электрический нагреватель форм – наиболее часто используемая модификация нагревателя форм в литейном производстве.

В комплект поставки входит один нагревательный агрегат, одна воздуходувка и один комплект запасных и изнашиваемых частей (ремкомплект).

Технические характеристики

Мощность нагрева: 111 кВт

Питание: 380В, 50 Гц

Масса формы: ≤40 т

Диапазон регулировки температуры: 0 – 350°C

Режим контроля темп.: PID/SSR

Точность регулировки температуры: ±1°C

Диаметр вентиляционных отверстий: 4 шт. x 76 мм

Мощность воздуходувки: 11 кВт

Скорость вращения: 2800 об/мин

Расход воздуха: 60 м³/мин

Номинальное давление: 7100 Па

Регулировка расхода воздуха: инверторное

Уровень шума: менее 70 дБ

Тип кабель питания: 3x70 мм²

Способ установки: колеса или рым болты

Вес установки: 430 кг

Габарит установки: 2150x750x1092 мм.

В объем поставки включено:

1. 4-е гибких вентиляционных рукава диаметром 89 мм, длиной 30 м каждый
2. Кабель питания 3x70 мм², длиной 30 м.
3. Надежная безопасная надлежащая упаковка.

Комплект запасных частей (ремкеомплект):

1. Нагревательный элемент RH-FRX-100
2. Интегрированная панель управления – тип 02
3. Твердотельное реле ESR-80DA-H
4. Контактор нагревателя CU-40
5. Контактор воздуходувки CU-18
6. Охладительный вентилятор 80-80-25
7. Охладительный вентилятор 120-120-25
8. Реле времени JSZ3A-B.

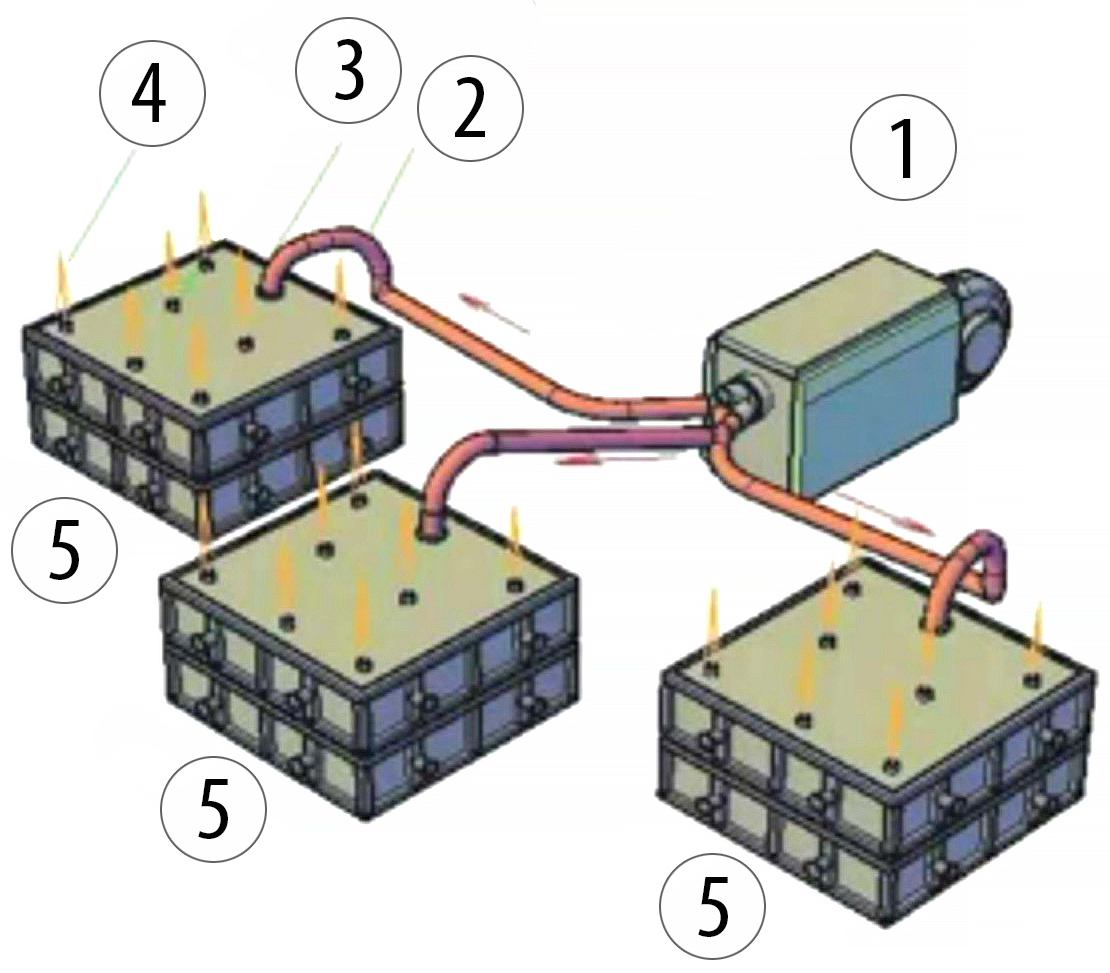

Схема установки:

Обозначения на схеме:

1) нагреватель быстрой сушки форм

2) специальные шланги-воздуховоды

3) отверстия в формах для подвода теплого воздуха

4) выход воздуха после сушки

5) опоки, опочные формы, безопочные формы.
