Твердомер для сырых форм VMHE

Твердомер для сырых литейных форм - это портативное контрольно-измерительное устройство, предназначенное для неразрушающего экспресс-определения поверхностной проности песчано-глинистых и холодно-твердеющих смесей на стадии формовки. Основная область применения — операционный контроль плотности и степени уплотнения формуемой оснастки до момента заливки металла.

Конструктивная сущность прибора базируется на инденторе сферической формы (шариковый датчик), выполненном из инструментальной стали с высокой твердостью (обычно 58–62 HRC). Индентор жестко сопряжен с пружинно-рычажным или плунжерным механизмом, обеспечивающим строго дозированное статическое усилие вдавливания. В отличие от методов динамического или ультразвукового контроля, данный тип твердомера реализует метод вдавливания под действием калиброванной пружины, что исключает влияние вибраций и динамических погрешностей на сырой, пластичный материал.

Назначение твердомера — количественная оценка сопротивления смеси внедрению шарикового наконечника на заданную глубину. Результат измерения отображается в условных единицах (например, единицы твердости по шкале прибора) или в величинах глубины погружения (мм), коррелирующих с пределом прочности при сжатии во влажном состоянии (σсж, МПа). Контроль осуществляется строго по нормативной документации (ГОСТ 23409.7, ISO 3085), регламентирующей количество измерений на единицу площади формы.

Метрологическая сущность процесса заключается в фиксации усилия, необходимого для деформации структуры смеси. При вдавливании шарика происходит перераспределение связующих компонентов (бентонита, органических добавок) в зоне контакта. Значение твердости выступает интегральным показателем, характеризующим одновременно три ключевых параметра: степень трамбовки (плотность), влажность и равномерность распределения связующего.

Прибор позволяет выявлять локальные неоднородности формы — зоны переувлажнения, осыпающиеся кромки или недостаточно уплотненные дальние углы опоки. Поддержание заданного диапазона твердости (например, 85–95 ед. для автоматических линий) гарантирует высокую газопроницаемость, предотвращает эрозию формы под воздействием металлостатического напора и обеспечивает геометрическую стабильность отливки.

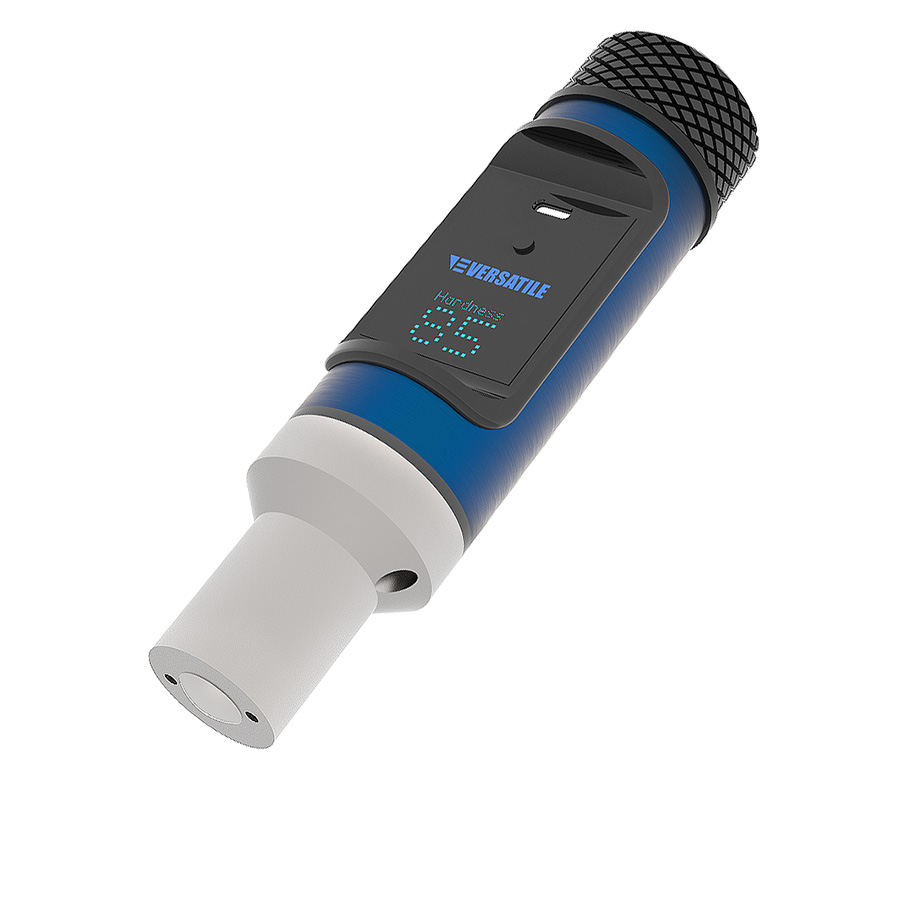

В литейном производстве, где расплавленный металл встречается с песчано-глинистой формой, надежность «временного убежища» для отливки решает всё. Именно здесь, на стыке текучести песка и хрупкости готового изделия, находит свое применение электронный твердомер для сырых литейных форм с шариковым датчиком модель VMHE производства VERSATILE от "РУСЛИТТЕХ". Его сущность — это объективный арбитр, заменяющий субъективное «на глаз» и тактильные ощущения формовщика цифрой точного измерения.

Зачем это нужно? Если форма будет слишком мягкой, металл под напором расплавит или размоет стенки, вызвав пригар или засоры. Если излишне твердой и плотной — снизится газопроницаемость, что приведет к раковинам в отливке. Шариковый датчик позволяет контролировать однородность уплотнения по всей плоскости формы, выявляя слабые зоны в углах и глубоких полостях, куда сложно добраться трамбовкой.

Таким образом, этот электронный твердомер VMHE можно считать выступает гарантом технологической дисциплины. Он превращает песчано-глинистую смесь из капризного материала в управляемую структуру с заданными параметрами, обеспечивая геометрическую точность будущей отливки и минимизируя процент брака на самом ответственном этапе формовки.

Основные характеристики:

1. Датчик - штыревого типа.
2. Цифровые показания прочности на сжатие сырой смеси в режиме реального времени OLED-экран для четкой видимости в условиях цеха.
3. Поддержка Bluetooth для беспроводной передачи данных в облако или на ПК.
4. Работает от батареи для максимальной портативности.
5. Прочная и эргономичная конструкция для промышленного использования.
6. Почему выбирают VMHE? Устраняет предвзятость оператора благодаря объективным цифровым измерениям.
7. Улучшает прослеживаемость и принятие решений на основе данных.
8. Идеально подходит для контроля качества в процессе производства, подтверждению качества партий литья и совершенствования процессов литейного производства.
9. Легко интегрируется с экосистемой подключенного испытательного оборудования Versatile.
10. Предоставьте своей команде по качеству инструменты, необходимые для перехода от выборочных проверок к контролю песка на основе данных.
11. VMHE - это не просто инструмент, это шаг к производству без дефектов.

Тестируйте умнее!

Изготавливайте лучшие отливки в отрасли с нами!!!
