5-Осевой Обрабатывающий Центр серии SF5

  • Описание
  • Характеристики
Узнать цену

5-осевой обрабатывающий центр от РУСЛИТТЕХ

Компания РУСЛИТТЕХ предлагает 5-осевые фрезерные станки с ЧПУ серии SF5, одно из самых популярных на сегодняшний день на рынке решений по фрезерной обработки для изготовления модельной оснастки.

Структура 5-осевого обрабатывающего центра:

  1. Вся конструкция представляет собой жесткую сварную раму, с  фиксированным порталом, портал изготовлен из сварных стальных листов, конструкция обеспечивает увеличенную жесткость и улучшаеную несущую способность.
  2. Возможность автоматической смены инструмента, используются надежные, высокоэффективные шпиндели АТС Италия.
  3. Ось Z с прецизионной направляющей, конструкция с высокой жесткостью, обеспечивающая многоплоскостную жесткость по оси Z и высокоскоростную стабильность обработки. Использование вспомогательного сбалансированного пневмоцилиндра может повысить точность и стабильность оси Z. Ход по оси Z составляет 800 мм, большее пространство для обработки, подходит для обработки форм большого размера.
  4. 5-осевая система ЧПУ - SYNTEC 610MA-5, высокоточная, высокоскоростная, эффективное управление скоростью обработки, скоростью холостого хода и скоростью подачи, повышение качества и эффективности продукции, интеллектуальная защита трансграничной обработки для предотвращения механических столкновений перебегом.
  5. Ось XY с прецизионной направляющей H класса, обеспечивающая прочную и стабильную опору для портала, чтобы гарантировать точность обработки в движении. Рабочие усилия распределены равномерно, чтобы поддерживать хорошую механическую точность и быстрое, стабильное перемещение.
  6. Тайваньский высокоточный планетарный редуктор LIMING для обеспечения стабильной и высокой точности крутящего момента.
  7. Ось Z с использованием высокоточной шарико-винтовой передачи, чтобы обеспечить точность машинной обработки.
  8. Распределительная коробка: устройство цикла охлаждения, эффективно регулирует внутреннюю температуру шасси, поддерживает стабильность электроприборов и тем самым продлевает срок службы оборудования.
  9. Трехосная пыленепроницаемая конструкция: ось XY проходит через пылезащитный кожух органного типа, специальная конструкция привода оси Y, защищена от пыли по всей протяженности.
  10. Конструкция рабочей зоны машины: вся система оснащена барьерами предварительной безопасности, боковой стенкой с экраном для защиты от пыли.
  11. Внутренняя проводка выполненна в соответствии с реализацией стандарта ЕС CE и разделенная линии, сборка по оси Y обеспечивают больше удобства при разборке машины, вводе в эксплуатацию, улучшают помехоустойчивость машины.
  12. При сбое питания, точки останова сохраняются в энергонезависимой памяти, после восстановления питания можно продолжить выполнение задач обработки.
  13. Защита по ограничению хода: три оси оснащены двойным ограничителем хода, включая контактный концевой выключатель и защиту по пределу срабатывания.
  14. Освещение рабочей зоны со светодиодной подсветкой, рабочая зона хорошо видна.
  15. Системная панель SYNTEC с двумя наборами интерфейсов USB, может выполнять обработку файлов программы через U-диск. На диске 8Гб, вы можете хранить часто используемые программные файлы.
  16. Система SYNTEC может быть соединена с помощью сетевого кабеля и компьютера, а также путем установки IP-адреса для соединения с LAN.

5-осевой обрабатывающий центр РУСЛИТТЕХ 010

5-осевой обрабатывающий центр РУСЛИТТЕХ 011

5-осевой обрабатывающий центр РУСЛИТТЕХ 012

5-осевой обрабатывающий центр РУСЛИТТЕХ 013

5-осевой обрабатывающий центр РУСЛИТТЕХ 014

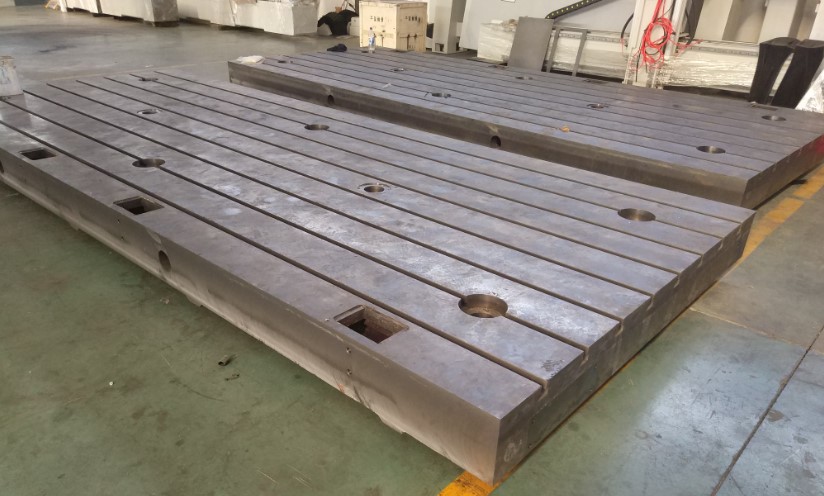

Параметр Описание Характеристика
Максимальный ход перемещения по 3 осям X 6500 мм
Y 3500 мм
Z 2200 мм (от носа шпинделя к столу)
Максимальный ход по 5 осям X 5500 мм
Y 2500 мм
Z 1800 мм
A ±120°
C ±360°
Шпиндель Мощность 15 кВт, с автоматической сменой
Макс. оборотов 24000 об/мин
Держатель инструмента HSK63F
Система охлаждения Система водяного охлаждения с промышленным чиллером
Инструмент Максимальный диаметр инструмента 26 мм, максимальная длина инструмента 250 мм, максимальный вес инструмента 5 кг
Магазин инструментов   Магазин инструментов карусельного типа на 8 инструментов сбоку станка
Система серводвигателя

Ось XY Япония серводвигатель YASKAWA

Ось Z Япония серводвигатель YASKAWA с тормозом

Редуктор   Планетарный редуктор
Система управления   SYNTEC 610MA-5, 5-осевая система с подключением USB и MPG
Быстрая скорость передвижения Максимум

X: 40000 мм / мин

Y: 40000 мм / мин

Z: 10000 мм / мин

Рабочая скорость Максимум

0 - 15000 мм / мин

Точность работы

± 0,03 мм / 1000 мм после лазерной компенсации

Точность перестановки

± 0,02 мм / 1000 мм после лазерной компенсации

Напряжение питания   AC380V / 50 Гц, 3 фазы
